伺服加壓點焊機頭和伺服加壓控制器是一種用于電阻點焊的數字式焊接位移和壓力控制設備，適用于小壓力下微型零件的精密焊接。

該套設備結合電阻焊電源共同組成一套完整的電阻焊焊接設備，該設備采用伺服加壓為焊接提供焊接壓力，結合壓力檢測和控制技術，實現對焊接過程中焊接壓力和焊接位移的控制。系統焊接參數采用數字式觸摸屏集成設置，參數調節方便、直觀，具有焊接壓力控制準確、穩定，位移控制精度高等特點，其位移控制精度高達10μm，焊接壓力控制精度達0.01N。

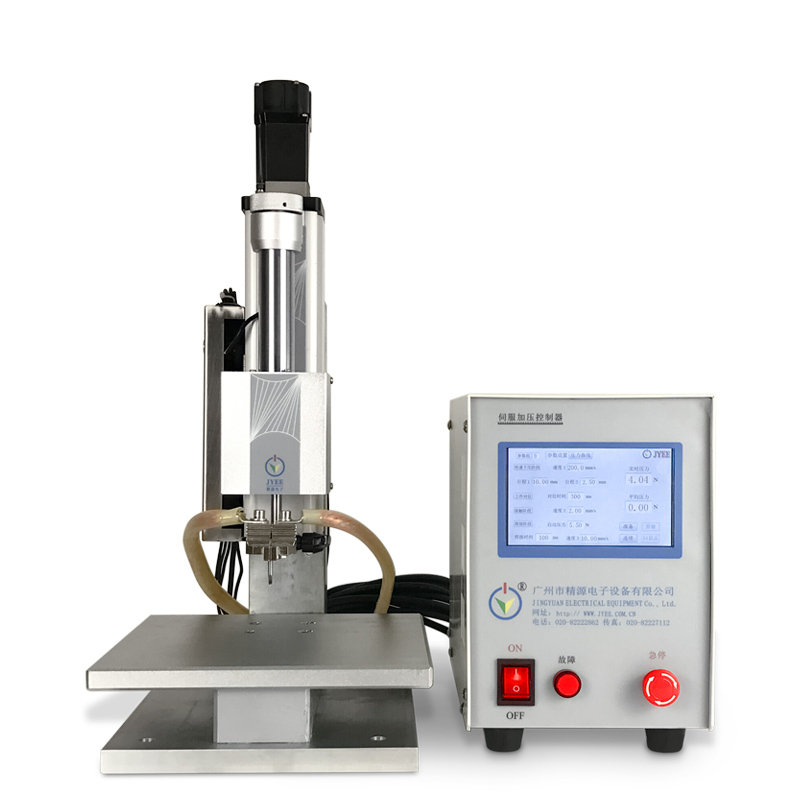

（左為伺服加壓機頭，右為伺服加壓控制器）

?

伺服加壓點焊機頭特點：

• 數字式高精度焊接壓力控制
• 使用高精度微型壓力傳感器，結合壓力檢測和控制技術，焊接壓力控制穩定、準確，其壓力控制精度達到01N、焊接壓力范圍0~20N。
• 可針對不同焊件設定不同焊接啟動壓力和焊接過程中加壓速度。
• 可直觀顯示每次焊接過程中焊接壓力變化曲線，焊接預壓力調節方便、直觀。

?

2、采用伺服加壓方式

• 采用伺服位移控制技術控制焊接位移，位移控制精度高達10μm；
• 2段位移控制，可方便調整焊頭高度，實現工件與焊頭準確對位；
• 3段速度控制，實現工件與焊頭軟接觸，焊接過程中加壓速度可調；
• 觸摸式人機界面設置，可直觀、方便設置焊接參數；
• 可根據不同焊件設定不同參數組；
• 非損壞故障情況下，采用一鍵式復位控制；
• 可根據客戶要求設定不同的控制方式和焊接方式。

?

伺服加壓點焊機頭 參數：

型號	JYHSF-01
加壓范圍（N）	7－100
電極行程（mm）	30
設定模式	5種
控制模式	位移、壓力、協調模式
移動速度（mm/s）	0~75
重量（kg）	8
其他	實際根據具體需求，再做調整

伺服加壓點焊機頭 參數設置界面：

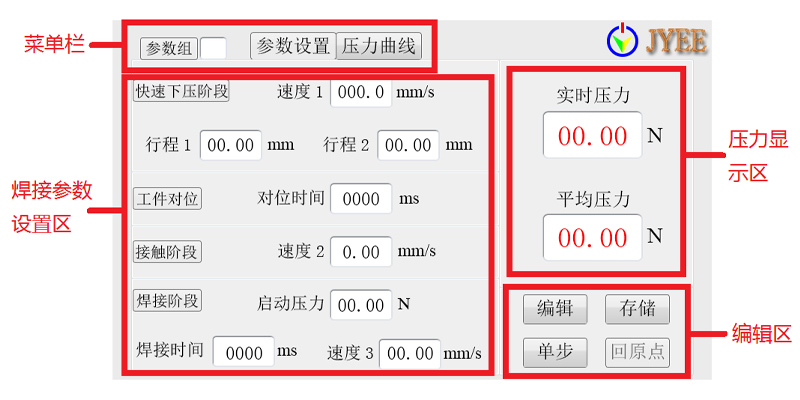

1、參數設置界面：

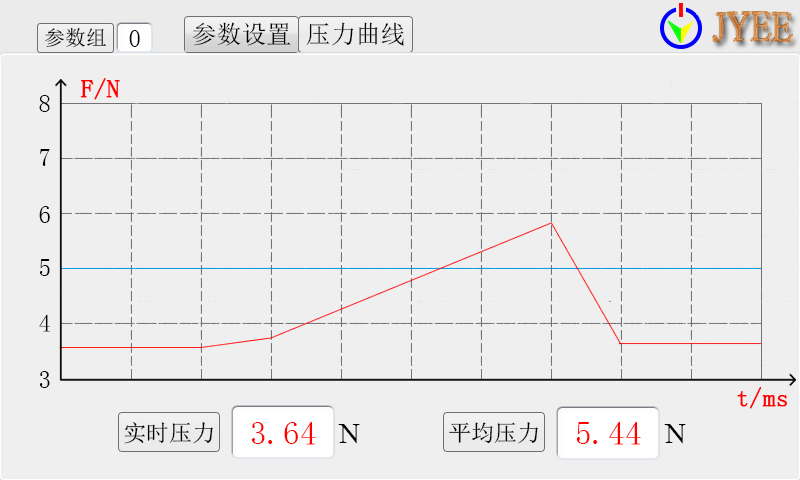

2、壓力曲線界面：

?

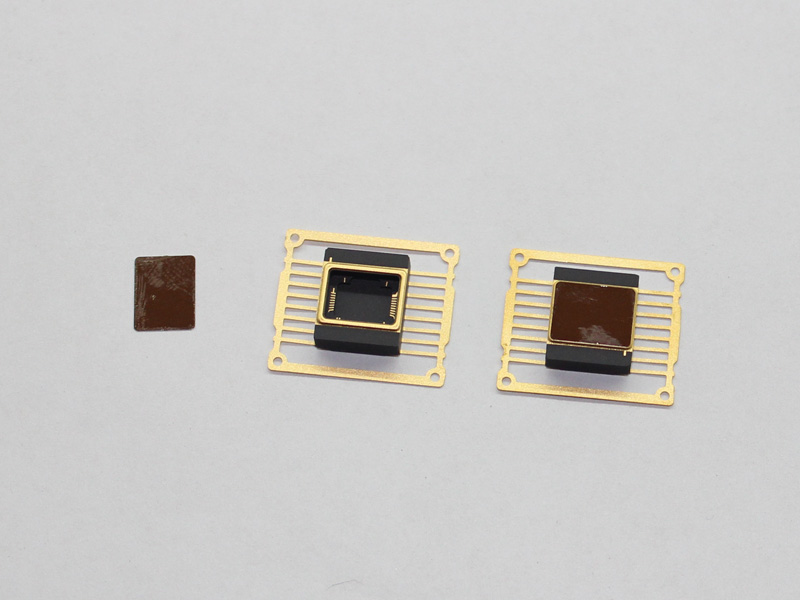

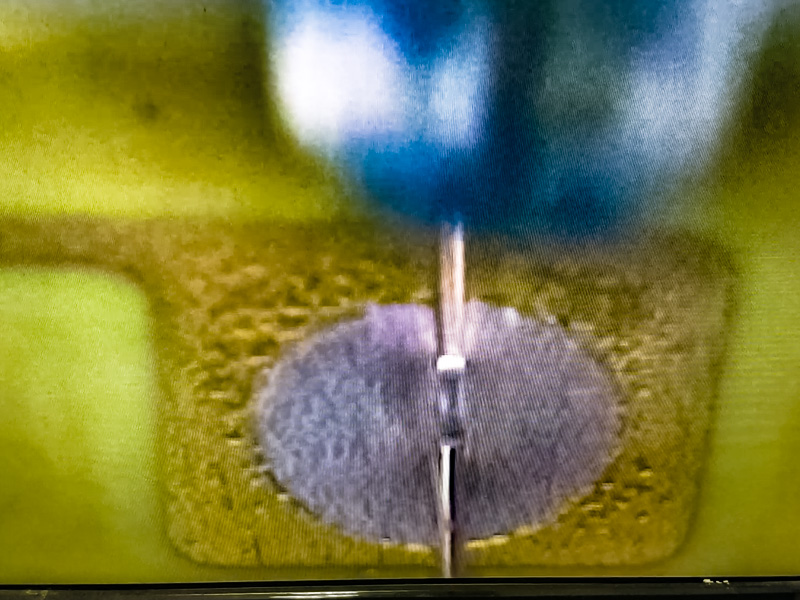

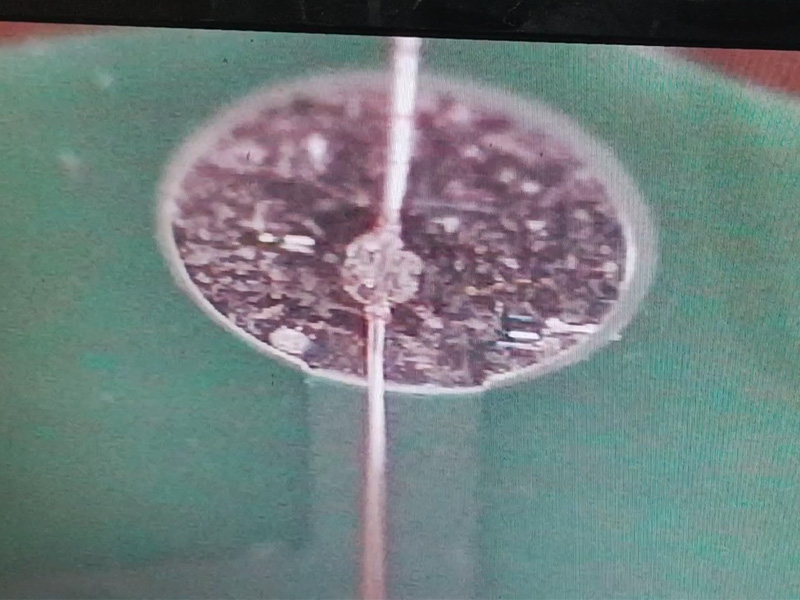

典型應用案例：
